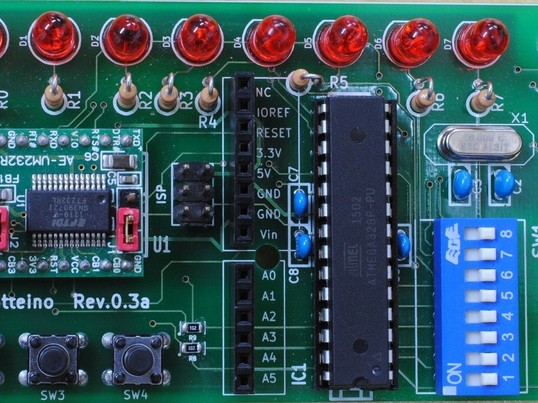

【講座】初めての電子工作（Arduinoマイコン入門編）

問題１：3枚目の写真、No1
　No1.AはLEDを点灯させるための回路です。
　一般的に電流制限用の抵抗はアノード側に挿入されているのはなぜでしょうか？（図Aはアノード側に挿入した例です。図Bのカソード側に挿入した例では正常に点灯するでしょうか？）

問題２：3枚目の写真、No2
　No2.AはArduinoのIOにLEDを接続して点灯させるための回路例です。
　図Bの回路を作成するとどのような動作をするでしょうか？

問題３：以下のプログラムについて
　下記のプログラムは、スイッチのON・OFFに連動して、LEDを点灯させることを目的としています（Arduino IDEのスケッチ例”Button”の一部抜粋）。
　17行目で、スイッチのON・OFFの状態を変数 “buttonState”に格納するのはなぜでしょうか？（20行目を” if (digitalRead(buttonPin)) == HIGH) {“としないのはなぜでしょうか？）

1: // constants won’t change. They’re used here to set pin numbers:
2: const int buttonPin = 2; // the number of the pushbutton pin
3: const int ledPin = 13; // the number of the LED pin
4:
5: // variables will change:
6: int buttonState = 0; // variable for reading the pushbutton status
7:
8: void setup() {
9: // initialize the LED pin as an output:
10: pinMode(ledPin, OUTPUT);
11: // initialize the pushbutton pin as an input:
12: pinMode(buttonPin, INPUT);
13: }
14:
15: void loop() {
16: // read the state of the pushbutton value:
17: buttonState = digitalRead(buttonPin);
18:
19: // check if the pushbutton is pressed. If it is, the buttonState is HIGH:
20: if (buttonState == HIGH) {
21: // turn LED on:
22: digitalWrite(ledPin, HIGH);
23: } else {
24: // turn LED off:
25: digitalWrite(ledPin, LOW);
26: }
27: }

問題４：上記のプログラムについて
　上記のプログラムをRaspberryPiで実行する場合（RaspberryPiでArduino言語は使用しませんが、仮に使用したと想定した場合）、26・27行目の間に例えば”delay(20)”等を追加します。
　なぜ、同様の構文がRaspberryPiでは必要でArduinoでは不要でしょうか？

・オンライン講座には、「Zoom（ズーム）」を使用します。
　動作環境は以下のページをご覧ください。
　　PC、Mac、Linuxのシステム要件
　　iOSとAndroidのシステム要件

・本講座は、講師の画面を参照しつつ、PCの操作を行っていただきます。
　両方の画面を同時に参照できるように、マルチモニター、高解像度ディスプレーの使用等を推奨します。

・受講の流れ
　１，あらかじめZoomの接続テストを行ってください。
　２，講座開始30分前までに、接続URLをお申し込み時に登録されたメールアドレスに送信します。
　３，講座開始10分前までに、接続を済ませてください。
　　（講座開始後10分を経過して接続が確認ができない場合、欠席とみなされる可能性がございますのでご注意ください）

・受講方法について
　教室での講義内容を、音声・映像で配信します。
　PCの操作については、PCの画面共有機能で画面を配信します。
　※双方向のやり取りがございますので、受講者の方もマイク、カメラ、画面共有を使用可能な状態にしてください。

・受講者側の接続環境や通信環境により講座の進行ができなくなった場合においても、原則、返金・振替は行いません。
オンライン講座を受講するために必要な機材（PC、カメラ、ヘッドセット等）や通信費は受講者ご自身でご負担いただくものとします。


※Windows10での接続トラブルについて
Windows10を使用されている方で、講師の音声は聞こえるが、受講者のマイク・カメラが使用できない。
という現象が多発しています。
上記現象が発生する場合、Windows10のプライバシーオプションの設定で、マイク・カメラが無効になっていることが原因の場合がございます。
Windowsの「設定」-「プライバシー」-「カメラ」及び「マイク」の設定をご確認ください。
