小規模生産管理など向けのIoT入門。オープンソースで作るIoT,ダッシュボードシステム。
Raspberry Pi,Arduino環境を使用。
講座内容

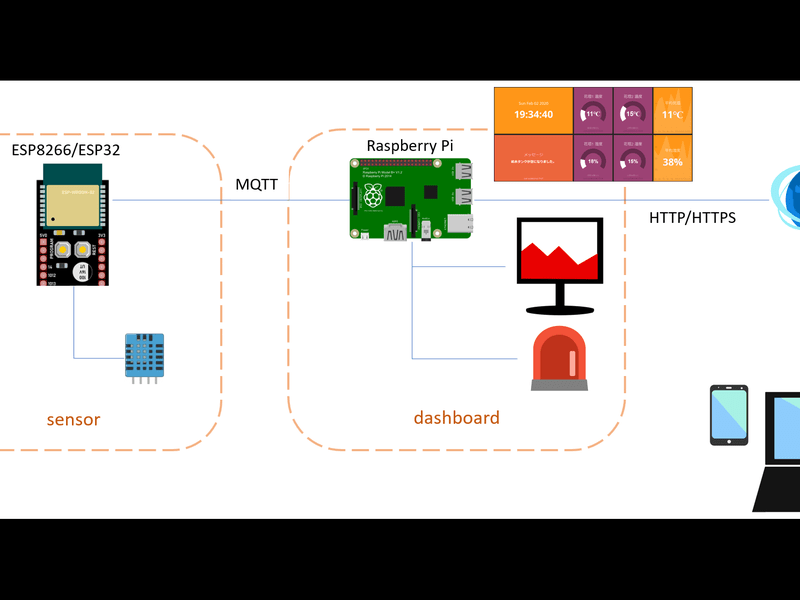

遠隔地で取得したスイッチやセンサーのデータをRaspberry Piに集約し、ダッシュボードに表示するシステムを構築します。
IoTの基本的な要素を学習することができます。
中小規模の生産工程管理や菜園管理に応用することを想定しています。
本講座では、ESP8266またはESP32をArduino環境で開発します。ESP32,ESP8266にArduinoIDEでプログラムの書き込みを行ったことがない方は、以下の講座の受講をお勧めします。
「IoT入門-ESP32を使った初めてのフィジカルコンピューティング」
センサーデータの取得やアクチュエータの制御などを学習したい方は、以下の講座をお勧めします。
「Arduinoで10種類のセンサー・アクチュエーター・LEDを制御」
<こんなことを学びます>
・IoT概要(アーキテクチャ、技術的要素等)
・IoTのネットワーク概要(主にMQTT)
・ESP8266,ESP32、Raspberry Piを使った電子工作
・データベースの設定(MySQL)
・ダッシュボードの構築(Node-RED)
<こんなことが出来るようになります>
センサーノードとダッシュボードシステムから構成されるIoTシステムについての学習。

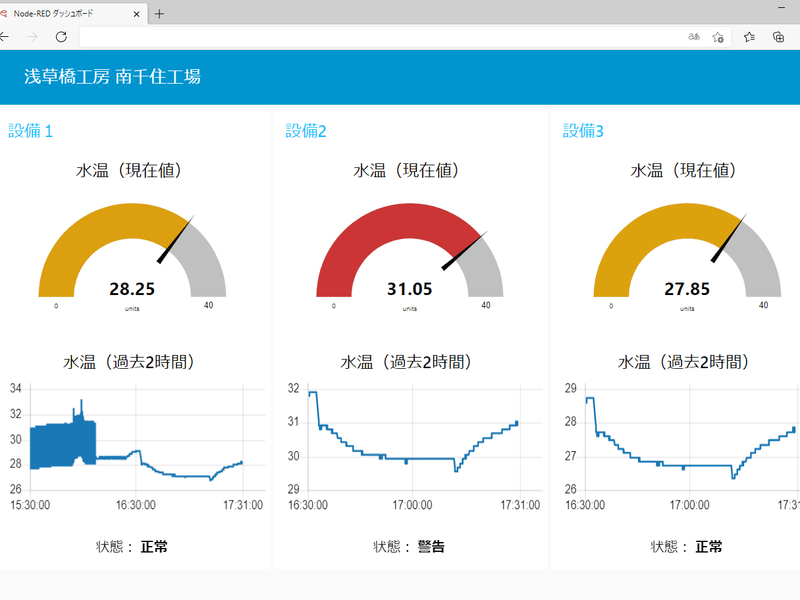

環境データや生産管理情報をダッシュボードで表示。
<こんな風に実施します>
座学と演習を繰り返します。
専用基板とサンプルプログラムを使用することで、効率的に学習します。
講座で使用する部品類はお持ち帰りいただけますので、ご自宅での復習が可能です。
※お持ち帰り可能な教材:
・RaspberryPiスタッキング用拡張基板(スイッチ・LED,トランジスタアレイ搭載)
・温度センサー内蔵ESP32またはESP8266搭載基板
レンタル機材:
・LEDタワー(警告灯。オンライン参加の方には砲弾型のフルカラーLEDを送付します(返却不要))
<受講方法について>
会場での受講とオンライン(「Zoomミーティング」を使用したオンライン講座)での受講から選べます。
オンラインでの受講をご希望の方には注意事項の「オンライン受講について」をご覧ください。
※開催日程により、対面・オンラインどちらかのみ開催の場合もございます。
お申込みページにてご確認ください。
定員:6~8名
カリキュラム
所要時間:8時間
・IoT概要 IoT概要(アーキテクチャ、技術的要素等)について
開発環境の構築
ネットワーク概要
演習:MQTTでESP8266,32とRaspberry Pi間のデータのやり取りをする
演習で使用する技術・製品等:
Raspberry Pi, Linux(Rasbian), ESP8266, ESP32, Arduino, Python, MQTT, SSH等
・ダッシュボードの作成 データベース、ダッシュボードの構築
演習:Raspberry Piにデータベースを構築し、センサーデータを蓄積する
演習:Raspberry Piでダッシュボードを構築し、センサーデータを表示する
演習:Raspberry Piに警告灯を外付けし、センサーデータの値に応じて点灯を制御する
演習で使用する技術・製品等:
Raspberry Pi, Linux(Rasbian), Python, MySQL,Node-RED, MQTT, JSON等
持ち物
・ノートPC(WindowsもしくはMac。USB Type-A ポートが使用可能であること)
・Raspberry Pi 3B以降又はRaspberry Pi400、ACアダプター
※Raspberry Piセットはレンタル可能です。
事前予約が必要です。必ず1週間前までにご連絡ください。
受講料
対面講座 :¥16,000(消費税込み)
オンライン講座:¥27,000(消費税込み)
受講料に含まれるもの
対面講座 :体験料、部品代(Raspberry Piセットを除く)、レンタル機材代、
工具使用料、工房使用料、傷害保険
オンライン講座:体験料、部品代(Raspberry Piセットを除く)、砲弾型フルカラーLED
※教材を事前に郵送いたします。お申し込み時に送付先をお知らせください。
追加料金・販売品など
・Raspberry Piセット:3,300円(消費税込み)
(Raspberry Pi 3B 、ACアダプター、USBケーブル)
※事前予約が必要です。必ず1週間前までにご連絡ください。
・レンタルPC:3,300円(消費税込み)
※数に限りがございます。お申込み時にご連絡ください。
※料金は当日会場にてお支払いください。
注意事項
・対面講座とオンライン講座、どちらかのみの開催の場合もございます。
・オンライン講座は教材送付の都合上、早めにお申込みを締め切らせていただく場合がございます。
他、お申込みページの注意事項をご確認ください。
▼オンライン受講について
・オンライン講座には、「Zoom(ズーム)」を使用します。
動作環境は以下のページをご覧ください。
PC、Mac、Linuxのシステム要件
iOSとAndroidのシステム要件
・本講座は、講師の画面を参照しつつ、PCの操作を行っていただきます。
両方の画面を同時に参照できるように、マルチモニター、高解像度ディスプレーの使用等を推奨します。
・受講の流れ
1,あらかじめZoomの接続テストを行ってください。
2,講座開始30分前までに、接続URLをお申し込み時に登録されたメールアドレスに送信します。
3,講座開始10分前までに、接続を済ませてください。
(講座開始後10分を経過して接続が確認ができない場合、欠席とみなされる可能性がございますのでご注意ください)
・受講方法について
教室での講義内容を、音声・映像で配信します。
PCの操作については、PCの画面共有機能で画面を配信します。
※双方向のやり取りがございますので、受講者の方もマイク、カメラ、画面共有を使用可能な状態にしてください。
・受講者側の接続環境や通信環境により講座の進行ができなくなった場合においても、原則、返金・振替は行いません。
オンライン講座を受講するために必要な機材(PC、カメラ、ヘッドセット等)や通信費は受講者ご自身でご負担いただくものとします。
※Windows10での接続トラブルについて
Windows10を使用されている方で、講師の音声は聞こえるが、受講者のマイク・カメラが使用できない。
という現象が多発しています。
上記現象が発生する場合、Windows10のプライバシーオプションの設定で、マイク・カメラが無効になっていることが原因の場合がございます。
Windowsの「設定」-「プライバシー」-「カメラ」及び「マイク」の設定をご確認ください。
